MOSS LNG TANK 제작용 TILTING JIG

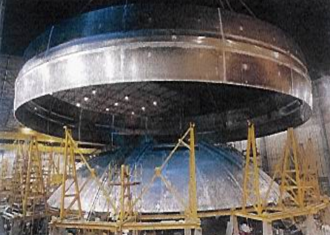

Lng Tank Assembly

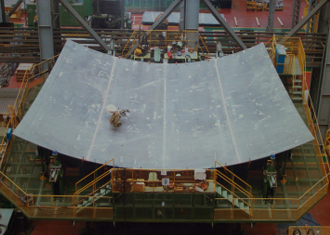

Lng Tank 4-Segment 용접용 Tilting Jig

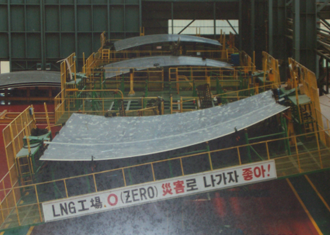

Lng Tank 2-Segment 용접용 Tilting Jig
설비개요
본 System은 LNG Moss Spherical Tank 제작 공정 중 3차원 곡률을 가진 Trapezoid Type 및 Circle Type의 각 Al Segment Plate에 대해 2,4.8-Segment를 각 각 대전류 미그 (High Current Mig) 용접을 하기위한 Tilting Jig 이다.
Tilting Jig 상에서의 모든 작업 공정은 2-Segment 오목 용접 및 볼록 용접 후 4-Segment 오목 및 볼록 용접 그리고 마지막으로 8-Segment 오목 및 볼록 용접을 한다. 각 장비의 구성은 Tilting Bed, Driving Unit, Fit-Up, Pipe Jig, Guide Unit, Rail Support 및 Hyd' System 과 Control System 으로 이루어진다.
구성장비
- 2-Segment 오목 Plate 용접용 Tilting Jig
- 2-Segment 볼록 Plate 용접용 Tilting Jig
- 4-Segment 오목 Plate 용접용 Tilting Jig
- 4 & 8-Segment 오목 Plate 용접용 Tilting Jig
- 4 & 8-Segment 볼록 Plate 용접용 Tilting Jig
- E'Q 3-Segment 오목 Plate 용접용 Tilting Jig
- E'Q 3-Segment 볼록 Plate 용접용 Tilting Jig

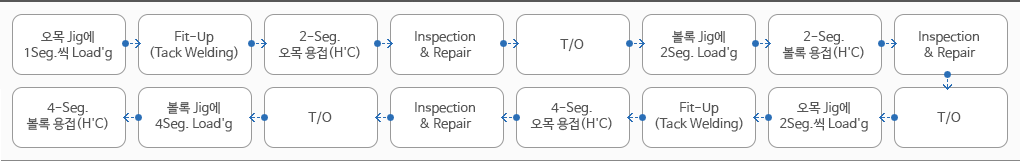

제작공정
용접기법
| No | Description | Specification | Remark |
|---|---|---|---|
| 1 | Welding Process | High Current Mig Welding | |
| 2 | 전극 구성 | 1Pole | |
| 3 | 용접 자세 | 1G | |
| 4 | 적용 Wire | ∅3.2mm , ∅4.0mm | |
| 5 | Welding Speed | 180mm/min ～ 500mm/min |
