자동화설비
LONGI. FIT-UP & WELDING MACHINE
장비개요

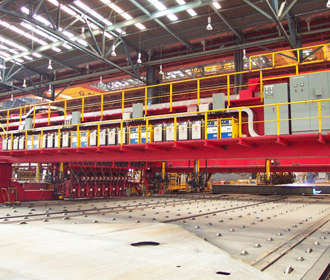

본 System은 Panel 조립 Line의 제작공정 중 주판에 선단취부 된 Longi.를 자동으로 위치를 결정하면서 취부를 행함과 동시에 Longi.의 Fillet Welding을 행하는 장비로서, 취부와 용접을 개별로 행하는 기존 장비와 비해 작업시간 단축으로 인한 생산성 향상, 장비의 복합성 으로 인한 비용절감 등을 극대화 하며, 용접선 자동추적 장치와, 주판의 Edge 검출장치 등을 부착하여 보다 정밀한 작업이 가능하여 제품의 품질 향상을 극대화 할 수 있는 장비이다.
장비구성
- Main Gantry
- Traversing Trolley
- Fit-Up & Welding Carriage
- Welding Equipment
- Longi. Setting Unit
- Fit-Up & Welding Head
- Control System

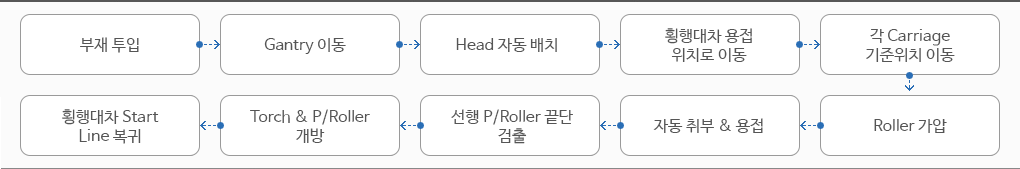

제작공정
용접기법
| No | Description | Specification | Remark |
|---|---|---|---|
| 1 | Welding Process | Fcaw Arc Welding (Co2) | |
| 2 | 전극 구성 | Twin Tandem x 7Head (Total : 28Poles) | Main Weld. |
| Twin x 7Head (Total : 14Poles) | Tack Weld. | ||
| 3 | 용접 자세 | 2F | |
| 4 | 적용 Wire | ∅1.6mm(본용접), ∅1.2mm(Tack Welding) | |
| 5 | Welding Speed | 100mm/min ～ 1,500mm/min | |
| 6 | 용접선 추적방식 | Mechanical Guide Roller |
