3POLES-3HEAD BUTT WELDING M/C

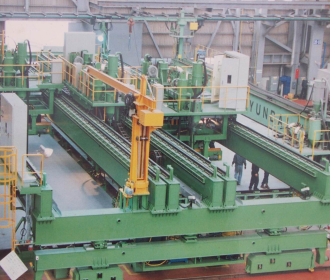

장비개요
본 System은 판넬공장 에서 판넬 블록의 생산확대 에 의해 기존 판넬 제작 공정 중 기존 공장의 Lay-Out 에서 판넬용접 의 생산성을 높이기 위해 기존 1 Gantry 2Head Type의 용접장치를 1 Gantry 3Head Type 으로 교체하여, 주판의 3-Seam을 동시에 용접하여 공정간 작업손실 시간을 최소화 하여 생산성을 극대화 할 수 있는 자동화 장비이다.
장비구성
- Main Gantry
- Welding Carriage
- Welding Head
- Flux Supply & Recovery Device
- Slag Remove Device
- Wire Reel Device
- Service Hoist
- Control System

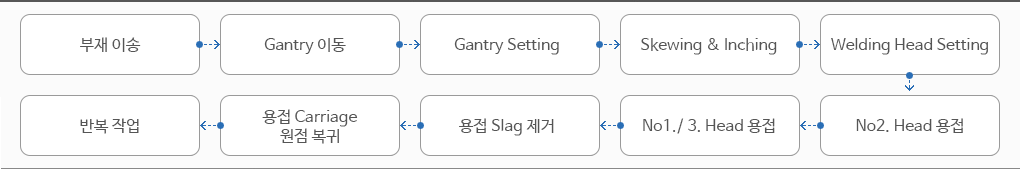

제작공정
용접기법
| No | Description | Specification | Remark |
|---|---|---|---|
| 1 | Welding Process | Submerged Arc Welding | |
| 2 | 전극 구성 | 3Poles / 1Head x 3Head = 9Poles DC + AC + AC |
|
| 3 | 용접 자세 | 1G | |
| 4 | 적용 Wire | ∅4mm , ∅4.8mm | |
| 5 | Welding Speed | 300mm/min ～ 2,000mm/min | |
| 6 | 용접선 추적방식 | Laser 변위 Sensor & Laser Spot |
