PIPE INSIDE WELDING SYSTEM

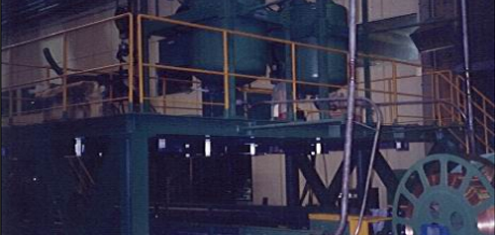

Machine Lay - Out

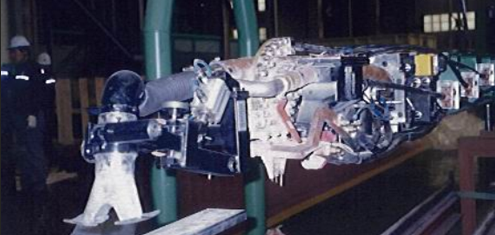

3Poles Welding Head
장비개요
본 System은 중앙 집중 제어방식의 강관 제작 공정 중 강관 내면의 종방향(Longi. Seam)으로 자동용접을 하기 위한 장비이며, 고정 설치된 용접용 Manipulator Boom 선단에 4Line의 3전극 Submerged Arc Welding Head 와 주변장치를 탑재하여 Transfer Car 에 의해 Loading 된 부재를 SAW 3Poles 용접기법과 용접선 추적용 Laser Vision Sensing System을 적용하여 Arc Start에서 종료까지 연속용접이 가능하며 4Line을 동시에 용접할 수 있어 제품의 생산성과 품질을 향상시킬 수 있다.
구성장비
- Welding Boom
- Welding Head (3Poles x 4Lines)
- 500Kg Wire Reel (12Sets)
- Flux Supply &am; Recovery Device (4Lines)
- Laser Vision System (4Lines)
- Welding Power Source & Equipment (3Poles x 4Lines)
- Control System
용접기법
- Submerged Arc Welding : 3Poles x 4Head( Curved Torch)
- Welding Position : 1G
- Welding Speed : 300mm/min ～ 3,500mm/min
