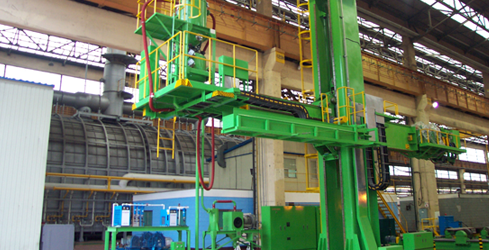

LONGI. SEAM INSIDE/OUTSIDE WELDING SYSTEM
장비개요
본 System 은 전체 공정 중 단관 제작공정 에서 내면용접 자동화를 통해
생산능률을 향상 시키고자 하며, Bending 및 Fit-up 되어 공급된
단관 부재의 Longitudinal Seam Inside 용접을 3poles SAW 기법과
고정도의 용접선 추적용 Sensing System을 적용하여 Arc Start 시 부터
작업종료까지 연속작업이 가능토록 설계된다. 기본적인 구성은 용접시스템이
구성되어있는 고정형 Manipulator와 용접주행 및 부재 Support를 위한
대차식 Turning Roll로 이루어진다.
또한 플럭스 자동살포 및 회수 시스템은 연속적인 Flux 공급, 회수 및 회수된 Flux를 재사용하기 위한 Filtering, Heating System으로 구성되어 연속
용접이 가능하도록 구성 되어있다.
장비구성
- Main Column
- Horizontal Boom
- Welding Head (3Poles)
- 500Kg Wire Reel (3Sets)
- Flux Supply & Recovery Device
- Welding Power Source & Equipment (3Poles)
- 100Ton Turning Roller
- Control System
장비운용
용접기법
- Submerged Arc Welding : 3Poles x 1Head (Dc + Ac + Ac)
- Welding Position : 1G
- Welding Speed : 1,000mm/min ～ 1,600mm/min
