대조 40POLES LONGI. WELDING M/C
장비개요

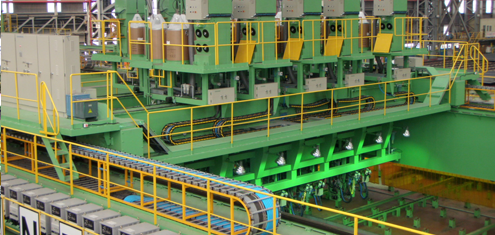

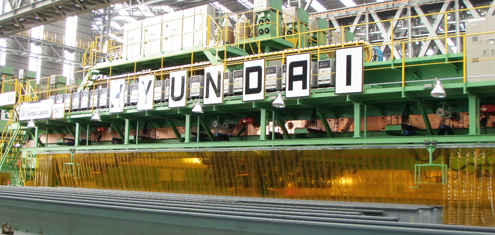

본 System은 PANEL 공장에서 주판과 Longi.의 Fillet Joint부를 자동으로 용접하기 위한 장비로써, 10Head Type의 구조로 구성되어 Longi. 10개를 자동용접이 가능하며, Gantry 구조물에 Welding Power Source, Pail Pack, Fume Collector, Wire Feeder등을 탑재하여 Gantry 주행, Welding Carriage 주행 등의 기능과 Multi Control 방식을 적용하여 작업의 용이성, 생산성향상, 작업환경 개선 등을 도모하기 위한 자동화 장비이다.
구성장비
- Main Gantry
- Welding Carriage
- Welding Head
- Fume Collector
- Pail Pack
- Control System

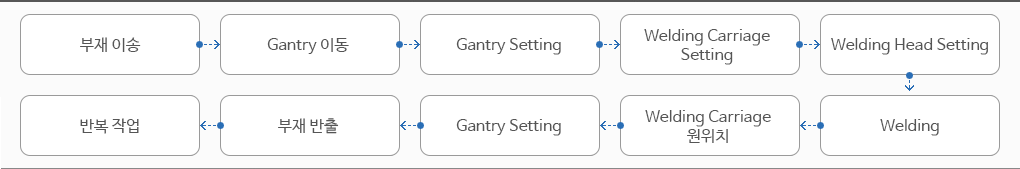

제작공정
용접기법
| No | Description | Specification | Remark |
|---|---|---|---|
| 1 | Welding Process | FCAW | |
| 2 | 전극 구성 | 40Pole | |
| 3 | 용접 자세 | 1G | |
| 4 | 적용 Wire | ∅1.2mm ~ ∅1.6mm | |
| 5 | Welding Speed | 100mm/min ~ 1,500mm/min | |
| 6 | 용접선 추적방식 | Mechanical Guide Roller |
