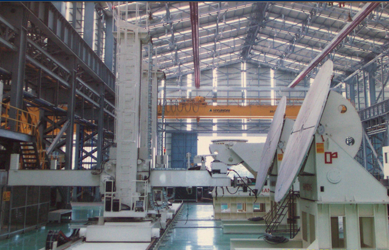

DIAPHRAGM GIRTH WELDING MANIPULATOR
장비개요
본 System 은 Turbine & Generator 제관공장의 Steam Turbine용 Diaphragm 제작공정 중 Girth Seam In-Outside 용접작업을 위한 Manipulator Type의 전용 장비로서, 부재 Loading용 Positioner 에 의해 회전되어지는 부재를 1pole GMAW 용접기법과 용접선 추적용 Weaver Device를 사용하여 Arc Start 시부터 작업종료까지 속작업이 가능토록 구성된다.
장비구성
- Main Column
- Horizontal Boom
- Welding Head (1Pole)
- Welding Power Source & Equipment (1Pole)
- Transfer Car
- Control System

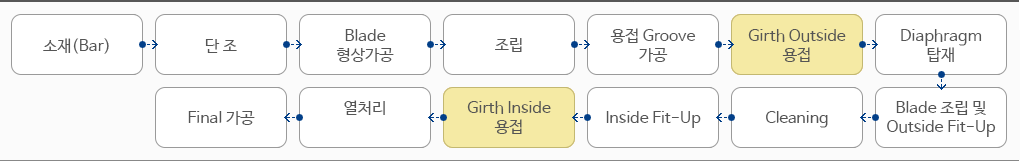

제작공정
용접기법
| No | Description | Specification | Remark |
|---|---|---|---|
| 1 | Welding Process | GMAW 1Pole | |
| 2 | 전극 구성 | AC 500A | |
| 3 | 용접 자세 | 1G | |
| 4 | 적용 Wire | 150mm/min ～ 600mm/min |
