GIRTH SEAM OUTSIDE WELDING SYSTEM
장비개요

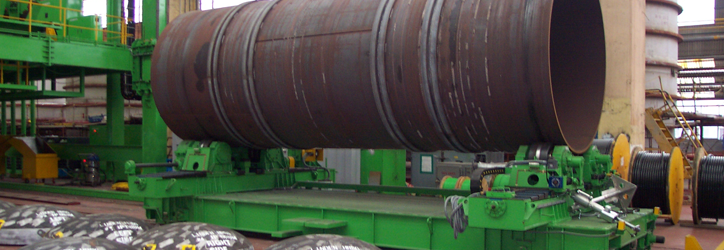

본 System 은 전체 공정 중 Inside 용접 되어져 공급된 복관 부재의 Circumferential Seam Outside 용접을 3poles SAW 기법과 고정도의 Sensing System을 적용하여 Arc Start시부터 작업종료까지 연속작업이 가능토록 구성된다. 또한 Anti-Drift System이 적용된 Turning Roller 1Set에 3Poles 용접 Head 2Unit이 병렬로 구성되어져있는 Gantry 형태의 용접시스템 으로 구성되어 (3단관으로 구성된)복관에서 2개의 Circumferential Seam을 동시에 Outside 용접 하도록 제작되며 부가적으로 설치된 Manipulator에는 플럭스 자동살포 및 회수 시스템도 설치된다.
장비구성
- Main Column
- Lifting Platform
- Welding Head (3Poles x 2Head)
- 500Kg Wire Reel (6Sets)
- Flux Supply & Recovery Device
- Welding Power Source & Equipment (6Poles)
- 300Ton Transfer Turning Roller
- Anti Drift System
- Control System

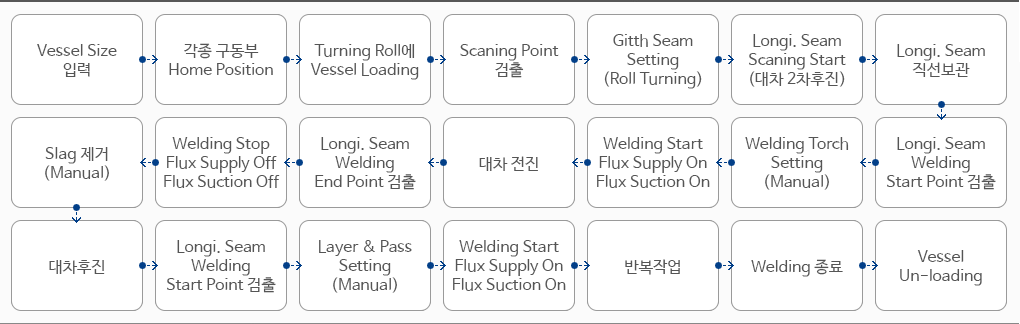

장비운용
용접기법
- Submerged Arc Welding : 3Poles x 2Head (Dc + Ac + Ac)
- Welding Position : 1G
- Welding Speed : 1,000mm/min ～ 1,600mm/min
